암모니아 TTS 벙커링

기자재 모사 및 안전훈련 플랫폼

제 안 요 청 서

2026. 05.

계약담당	구매자산팀	한빛누리 책임연구원	☎ 051-400-5053	Fax. 051-400-5050
사양담당	친환경추진본부(울산)	박한수 팀장	☎ 052-280-9935

1. 개요

 ‣ (공고명) 암모니아 TTS 벙커링 기자재 모사 및 안전훈련 플랫폼

 ‣ (배정예산) 850,000,000원 (VAT 포함)

   · 계약금 : 250,000,000원 (계약 후 지불)

   · 중도금 : 200,000,000원 (2026년 12월 내, 1차 납품 충족 시 지급)

   · 잔  금 : 400,000,000원

 ‣ (계약방식) 협상에 의한 계약

 ‣ (납품기한)

   · 1차 : 2026년 11월 2일(월)

     - 구축 설비에 대한 상세 설계도 및 작동 시나리오

   · 2차 : 2027년 5월 31일(월) (시운전 및 교육 기간 포함)

     - 설비 일체

2. 목적

 ‣ 암모니아 TTS 벙커링 절차 및 주요 기자재(QC/DC, ERC, Pump, Flexible Hose 등)를 실환경 수준으로 모사하여, 정상·비상·ESD 상황 기반 안전성 검증 및 현장 대응 교육·훈련 체계를 구축하기 위함

1. 추진일정

 ‣ 입찰공고에 따름

2. 제안자격

 ‣ 「국가를 당사자로 하는 계약에 관한 법률」시행령 제12조 및 동법 시행규칙 제14조에 따른 요건을 갖춘 자

 ‣ 「국가종합전자조달시스템 입찰참가자격등록규정」에 의하여 국가종합전자조달시스템(나라장터)에 입찰참가 자격등록 마감일시까지 가스연료공급장치[2610179001]를 제조 또는 공급물품으로 등록한 업체

3. 제안조건

 ‣ 본 제안과 관련하여 제출된 자료는 반환하지 않으며, 본 제안에 따른 제반 비용은 제안자가 부담함.

‣ 제출된 제안서는 발주처가 요청하지 않는 한 수정, 삭제 또는 대체될 수 없음.

‣ 제안서의 모든 기재사항은 객관적으로 입증할 수 있는 관련 증빙서류를 첨부하여야 하며, 제출된 자료 중 일부라도 허위가 있을 경우에는 평가대상에서 제외됨은 물론 계약체결 후라도 계약해지와 함께 민․형사상 책임을 짐.

‣ 본 제안요청서의 결과에 의한 일체의 계약은 「국가를 당사자로 하는 계약에 관한 법률」 등 관련 법규를 준수하여야 함.

‣ 제안서에 제시된 내용은 계약서에 명시하지 않더라도 계약서와 동일한 효력을 가짐. 다만, 계약서에 명시된 경우에는 계약서 내용이 우선하며 제안서 및 계약서에 대한 해석상 이견이 발생한 경우에는 상호협의하여 조정함을 원칙으로 함.

4. 공동계약

‣ 공동 수급 불허

1. 장비명

 ‣ 암모니아 TTS 벙커링 기자재 모사 및 안전훈련 플랫폼

2. 일반(목적)

 ‣ 암모니아 TTS 벙커링 장비의 구조와 운용 절차를 기반으로 실환경 모사 장비를 사전에 이용하여 훈련 및 운영 시나리오의 정확한 재현, 안전한 운영, 실시간 대응 및 평가, 인터락 테스트, 응급 조치 등을 수행

3. 설치 장소

 ‣ “암모니아 TTS 벙커링 기자재 모사 및 안전훈련 플랫폼”은 (재)한국조선해양기자재연구원 친환경추진본부(울산) 내 1번, 2번 시험실에 납품 및 설치되어야 한다.

  · 1번 시험실 : 8.5m × 11m = 93.5㎡ (약 30평)

  · 2번 시험실 : 3.5m × 11m = 38.5㎡ (약 12평)

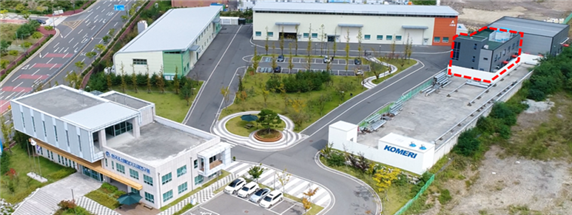

<한국조선해양기자재연구원 – 친환경추진본부(울산) 전경>

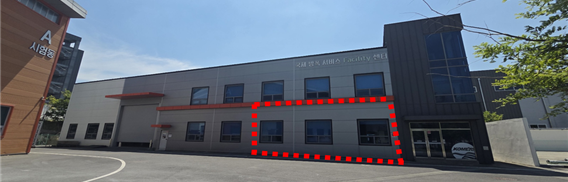

<설치 및 납품 건물>

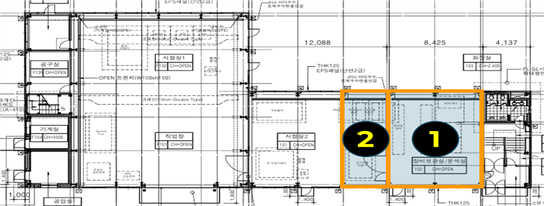

시험동	평면도
1층
	[ 1 ]	암모니아 TTS 벙커링 기자재 모사 및 안전훈련 플랫폼 (HW)	8.5m x 11m
	[ 2 ]	디지털 트윈 기반 제어 및 모니터링 (SW)	3.5m x 11m

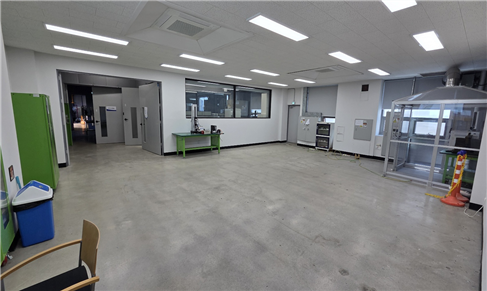

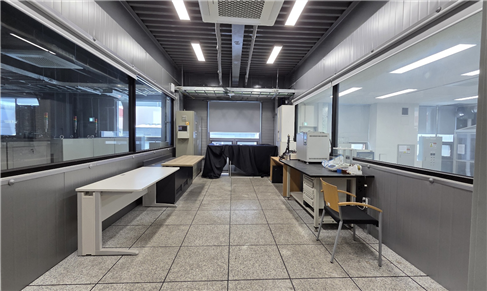

설치 장소
[ 1 ]
[ 2 ]

4. 주요 요구 사항

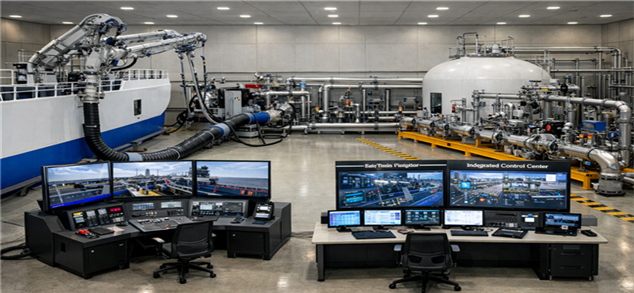

<암모니아 TTS 벙커링 기자재 모사 및 안전훈련 플랫폼 (가안-AI 이미지)>

  4.1 암모니아 TTS 벙커링 실환경 모사 설비

     ‣ 로딩암, QC/DC, ERC, 방류둑, 플렉시블 호스, 고정식·이동식 멀티 매니폴드, 펌프, 탱크, 센서 및 제어 모듈 등 암모니아 TTS 벙커링 주요 기자재를 실환경 수준으로 모사하여 구축

     ‣ 육상 공급설비와 선박 수용설비 간 연결·이송·분리 절차를 수행할 수 있도록 기자재 간 연동 기능 제공

     ‣ 벙커링 전 주기(사전점검 → 연결 → 예냉 → 이송 → 퍼징 → 분리) 절차를 구현할 수 있도록 구성

     ‣ 인체에 무해한 HC-50을 활용하여 액화 암모니아 운용 환경을 모사하고, 육상 및 선박 탱크 간 순환이 가능한 폐회로(Closed Loop) 구조로 구축

     ‣ 칠러 및 냉각순환장치를 적용하여 매니폴드, 배관, 플렉시블 호스 등 주요 구간에 암모니아 운용 조건(-35℃ 수준)을 재현할 수 있도록 구성

     ‣ 질소(N₂)를 활용한 탱크 압력 유지, 배관 퍼징 및 벙커링 종료 후 잔류 유체 제거 기능 구현

     ‣ 압력, 온도, 유량 및 밸브·펌프 상태 변화에 따른 기체·유체 거동을 실시간 반영할 수 있도록 구성

     ‣ 암모니아 누출, 과압, 호스 손상, 기자재 오동작 등 비정상 상황을 모사할 수 있는 기능 제공

     ‣ 인터락(Interlock) 및 비상정지(ESD) 기능을 구현하여 위험 상황 발생 시 자동 차단 및 경보 기능 제공

     ‣ 압력, 온도, 유량, 밸브 개폐 상태, 인터락, ESD, 경보 발생 이력 등을 시계열 데이터 형태로 저장 및 관리할 수 있도록 구성

  4.2 지능형 안전훈련 및 평가 시스템

     ‣ 정상 및 비상 상황까지 단계별 시나리오 기반 훈련이 가능하도록 구성

     ‣ 훈련자의 상황 인지 및 조치 결과에 따라 시나리오가 분기되는 동적 훈련 환경 제공

     ‣ 복합 위험요소를 포함한 다중 시나리오 훈련 제공

     ‣ 현장 작업자(실무자)와 벙커링 운영자(관제자)의 역할을 구분하여 역할 기반 교육·훈련 수행 가능

     ‣ QC/DC 체결 및 분리, ERC 비상 분리, Flexible Hose 연결·분리, 밸브 조작, 인터락 확인, 누출 대응 등 현장 작업자 중심 실습 훈련 기능 제공

     ‣ 압력·유량·온도 상태 분석, 인터락 대응, 비상정지(ESD) 대응, 운전 절차 검증 등 운영자 중심 관제 훈련 기능 제공

  4.3 디지털트윈 기반 통합 운영·관제 시스템

     ‣ 암모니아 TTS 벙커링 안전훈련 플랫폼을 3D 모델 및 P&ID 기반으로 구현하여 실시간 모니터링 및 운영이 가능한 디지털트윈 플랫폼 구축

     ‣ QC/DC, ERC, Pump, Tank, Flexible Hose, 매니폴드 등 주요 기자재의 운전 상태를 실시간으로 시각화할 수 있도록 구성

     ‣ P&ID 기반 유체 흐름, 압력 상태, 인터락 및 ESD 동작 상태를 실시간으로 가시화할 수 있도록 구성

     ‣ 압력, 온도, 유량, 누출감지, 펌프·밸브 상태, 액추에이터 및 인터락 신호 데이터를 실시간 수집·표시할 수 있도록 구성

     ‣ 정상 운전, 비정상 운전, 비상상황 및 ESD 상황을 실시간으로 연출하고 시나리오 기반 제어가 가능하도록 구성

     ‣ 특정 시점 기준 Replay 기능을 통해 운전 상태, 이벤트 로그, 인터락 발생 이력 및 작업자 조작 이력을 재현할 수 있도록 구성

     ‣ 운전 데이터, 이벤트 로그 및 작업자 행동 데이터를 통합 저장·관리하고, 교육 종료 후 훈련 결과 분석, 평가 및 결과 보고서 생성 기능 제공

     ‣ 수집된 데이터를 기반으로 사고 원인 분석, 교육 결과 분석 및 AI 학습데이터 생성이 가능하도록 구성

     ‣ 벙커링 운영자(관제자)가 디지털트윈 환경에서 설비 모니터링, 상황 판단, 비상 대응 및 운전 절차 훈련을 수행할 수 있도록 구성

5. 사양 및 성능

  5.1 암모니아 TTS 벙커링 플랫폼

   1. 육상 암모니아 모사 탱크

     ‣ Capacity : 3.0 ㎥

     ‣ Diameter : 1,800 mm

     ‣ Material : ASTM A240 TP316L or Equivalent

     ‣ Pressure : 9 barG

     ‣ Temperature : -40 ~ 50 ℃

   2. 선박 암모니아 모사 탱크

     ‣ Capacity : 1.5 ㎥

     ‣ Diameter : 1,800 mm

     ‣ Material : ASTM A240 TP316L or Equivalent

     ‣ Pressure : 9 barG

     ‣ Temperature : -40 ~ 50 ℃

   3. 중화 모사 탱크

     ‣ Capacity : 0.2 ㎥

     ‣ Temperature : -30 ~ 50 ℃

   4. Loading ARM

     ‣ Payload : > 10 kg

     ‣ Reach : > 800 mm

     ‣ Repeatability : < ±0.1 mm

   5. QC/DC

     ‣ Size : 1″ × 2 Set

     ‣ Male/Female Assembly 1 Set

     ‣ Connection : 150 RF flange or thread

   6. ERC

     ‣ Size : 1″ × 2 Set

     ‣ Connection : 150 RF flange or thread

     ‣ Type : Dry disconnect Coupling

   7. Flexible Hose

     ‣ Size : 1″ × 4 EA

     ‣ Length : 5 m / each

     ‣ Connection : ANSI B16.5 class 150 RF flange

   8. Pump

     ‣ Capacity : 3.0 ㎥ / h

     ‣ Driven : Electric

   9. Manifold

     ‣ Type : 이동식 및 고정식

     ‣ Port : Inlet 2 ~ 4, Outlet 1 ~ 2

   10. 밸브 및 게이지

     ‣ 시나리오를 구현하기 위한 밸브 및 게이지 일체 전자식

   11. 액화 암모니아 대체 물질

     ‣ material : HC-50

     ‣ Amount : > 2,000 Liter

   12. 칠러

     ‣ HC-50 약 2,000 리터를 –40 ℃로 냉각

     ‣ 칠러 전자 제어(SV, PV 등) 및 원격 모니터링 / 로깅

   13. Control Panel

     ‣ Control : PLC

     ‣ Panel : > Touch 10″

     ‣ I/O : > DI 40, > DO 35, AL > 25, > AO 7, > RTD 5

  5.2 디지털 트윈 플랫폼

   1. 대형 스크린 × 2대

     ‣ Size : > 85″

     ‣ Resolution : > 4K UHD

     ‣ Frequency : > 120Hz

   2. 훈련자 AI 행동 분석 카메라 × 5대

     ‣ Resolution : > 4K UHD

     ‣ Protocol : RTSP

     ‣ PoE : Support

   3. NVR × 1대

     ‣ Channel : > 8CH

     ‣ Storage : > 4TB

     ‣ PoE : Support

   4. AI 학습 서버 × 2대

     ‣ Processor : GB10 Grace Blackwell Superchip

     ‣ Memory : 128GB

     ‣ Storage : 4TB

     ‣ OS : Ubuntu

   5. Digital Twin Workstation × 1대

     ‣ Processor : Intel Xeon W7-3445

     ‣ RAM : 64 GB DDR5-4800Mt/s

     ‣ GPU : NVIDIA RTX PRO 2000 Blackwell 16GB GDDR7

     ‣ SSD × 2 : 1TB M.2

     ‣ Ethernet : Intel X710-T2L 10G

     ‣ Wireless : WiFi 6E AX210, Bluetooth 5.3

     ‣ OS : Windows 11 Pro for Workstations 64

     ‣ Monitor × 3 : 32″ 4K UHD, OLED, 165Hz

  5.3 운영 매뉴얼

   1. 장비 관리자용 상세 작동 및 운영 매뉴얼 (PPT 또는 한글)

     ‣ 시스템 구성 및 기능 설명

     ‣ 장비 기동·정지 절차

     ‣ 인터락 및 ESD 운영 절차

     ‣ 데이터 저장 및 관리 절차

     ‣ 정기 점검 및 유지보수 절차

     ‣ 장애 대응 및 복구 절차

   2. 주요 기자재 별 상세 작동 및 점검 매뉴얼 (PPT 및 한글)

     ‣ QC/DC, ERC, 방류둑, 플랙시블 호스, 밸브, 펌프, 칠러 등 주요 기자재

      · 기자재 기능 및 역할

      · 운전 절차

      · 점검 항목 및 점검 방법

      · 이상 발생 시 조치 절차

      · 유지관리 방법

   3. 운영자 및 시나리오별 운영 매뉴얼 (PPT 및 한글)

     ‣ QC/DC 체결 및 분리 절차

     ‣ ERC 비상 분리 및 체결 절차

     ‣ Flexible Hose 체결 및 분리 절차

     ‣ 밸브 조작 및 인디케이터, 인터락 확인 절차

     ‣ 압력·유량·온도 등 플랫폼 상태 분석 절차

     ‣ TTS 벙커링 정상 시나리오 운영 절차

     ‣ 누출 등 비상 발생 및 대응 절차 5건 이상

  5.4 기타

     ‣ “암모니아 TTS 벙커링 기자재 모사 및 안전훈련 플랫폼”에 포함된 모든 계측기(센서 및 인디케이터)는 KOLAS 공인기관의 검교정 받아 성적서를 첨부하야 함

6. 설치 및 일반사항

  ‣ 제안사는 제안 범위 내의 장비를 안정성이 높고 기능성이 뛰어난 장비로 제안 하여야 한다.

  ‣ 제안사는 장비 발주에서부터 입고, 설치 및 운용 교육까지 전체 Turn-key 방식으로 제안 범위 내의 시험설비를 일괄 납품하여야 한다.

  ‣ 입찰자는 제시된 구매 목적에 적합하게 입찰서를 작성하고 그 내용을 입증하는 근거 자료를 입찰서와 함께 제공하여야 한다.

  ‣ 제안사는 제안하고자 하는 시험설비에 대한 용도, 사양, 가격, 보증기간, 납품기간 등이 명기된 세부 설명 자료를 제출하여야 한다.

  ‣ (재)한국조선해양기자재연구원은 제안사가 제출한 제안서의 내용이 발주기관의 구매사양을 만족하지 않는 경우 기술능력상 적임자가 아니라고 판단할 수 있다.

  ‣ 계약자는 (재)한국조선해양기자재연구원 담당자 입회하에 시험설비 입고, 설치 및 시운전을 하여야 한다. 만약 장비 설치 시 제안사의 부주의로 새 장비 또는 기존 장비의 고장이 발생했을 시 계약자는 장비가 정상 동작하도록 원상 복구를 하여야 하며 모든 비용은 계약자가 별도로 부담하여야 한다.

  ‣ 공급되는 장비와 부속품은 제시규격에 적합하여야 하고, 관련 소프트웨어와 연동되어 자동으로 작동되어야 한다.

  ‣ 계약자는 본 구매사양의 대안을 제시할 수 있으며, 이 경우 본 성능 대비 동등 또는 그 이상임을 입증할 수 있는 자료를 제출하여 승인을 득하여야 한다.

  ‣ 계약자는 공급하는 소프트웨어에서 가용할 수 있는 모든 장비의 드라이버 라이브러리를 공급하여야 한다.

  ‣ 계약자는 측정 및 운용 프로그램을 USB로 제공하여야 하며, 측정 및 운용 프로그램의 사용권은 (재)한국조선해양기자재연구원에게 있다.

  ‣ 장비를 운용하는 과정에서 시스템 기본 구성의 변경을 요하지 않는 소프트웨어의 재구성 설치, 데이터의 변경 또는 추가 등의 요구가 있을 경우에는 이를 적극 지원해야 한다.

  ‣ 장비의 하드웨어 또는 소프트웨어의 업그레이드가 필요한 경우에는 이를 지원해야 한다.

  ‣ 설치 종료 후 사용 중 관련 최신 규격(Standard)과 일치하는 않는 경우에는 즉시 규격과 부합하도록 장비를 Modify 하여야 한다.

  ‣ 계약자는 장비의 소유권을 가지며, (재)한국조선해양기자재연구원은 장비 및 관련 문서 일체의 관리 및 사용권을 가진다.

  ‣ 제안서 작성 시 주요 부품의 제작사 및 사양을 반드시 명기해야 한다.

  ‣ 최종 검수 시 주요 부품은 품질보증을 위한 서류를 함께 제출해야 한다.

  ‣ 발주자의 요구에 따라 시험설비 설계도면에 대한 제 3자 검토요청이 있을 시 제안사는 이를 제출하여야 하며 필요 시 승인 위원회를 실시할 수 있다.

  ‣ 실험실 내 기존 장비 철거 진행 전 공사 일정표를 담당자와 공유 해야하며 철거진행시 1일 특별안전보건교육 , 안전작업계획서 , 작업계획서 , 차량 및 건설기계 작업계획서를 제출 하여야 한다.

  ‣ 실험실 내 기존 장비 철거 진행시 안전관리자 선임후 철거 진행 하며 철거진행시 안전관리자 상주 해야 한다.

  ‣ 철거작업 진행시 안전모 안전화 보안경 고소작업 안전벨트 외 보호장구류 착용후 작업을 진행 하도록 한다.

  ‣ 제안사는 각 설비를 지정된 장소에 설치하여야 한다. 이때 설치 및 기존 장비 철거에 필요한 비용은 계약상대자가 부담한다.

7. 사용자 교육

  ‣ 계약상대자는 우리 연구원에서 실무교육을 필요로 할 경우 요구하는 날짜에 사용자가 능숙하게 사용할 수 있도록 실무교육을 무상으로 실시하여야 한다.

  ‣ 계약상대자는 운영 및 관리에 필요한 교육을 실시하며 이때 운영 및 관리에  필요한 기술 자료와 제반 설명서를 무상 제공하여야 한다.

  ‣ 장비운용교육, 보수교육은 장비가 설치된 장소에서 진행하되 교육 자료를 미리 배포한 후 장비운용 및 보수교육을 무상으로 3회(회당 2시간 이상) 실시하여야 한다.

8. 하자 및 품질 보증

  ‣ 장비 무상보증기간은 장비에 대한 최종 검수 후 2년으로 하되 만약 장비가 동일 고장으로 2회 이상 발생할 경우, 계약자는 해당 파트에 대하여 동일 모델의 새 파트로 교체하여야 하며 계약자는 장비유지보수 계획서를 제출하여야 한다.

  ‣ 검수 후 2년 간 분기별 1회 무상점검을 실시하고 장비 점검 REPORT를 작성하고 제출해야 한다.

  ‣ 계약자는 A/S를 요청한 날부터 7일 이내로 하여야 하며 장비 매뉴얼 상에 언급되는 사항과 내용이 상이 할 경우 무상으로 계약자는 상위 모델의 새 장치로 교체 하여야 한다.

  ‣ 예비부속품으로서 기계․기구를 완성하는데 필요한 기술료, 조립비, 설치비, 및 시운전비 등은 계약금액에 포함되어 있는 것으로 간주한다.

9. 기타 사항

  ‣ 본 사양서의 모든 내용에 대해 해석상 분쟁이 있을 경우 (재)한국조선해양기자재연구원의 해석을 원칙으로 한다.

  ‣ 장비의 모든 부품과 특성은 제조회사에서 보장하는 정품을 사용하여야 한다.

1. 과업 수행 조직

 ‣ 본 과업을 수행할 추진조직․인원 구성 및 수행 인력에 대한 상세 이력사항 제시

2. 과업 수행 관리

 ‣ 작업 일정 계획

  - 본 장비 구축 수행을 위한 일정 계획을 상세히 제시

 ‣ 장비구축 작업 관리

  - 본 장비 구축 수행절차의 체계적 관리를 위한 세부작업 내용을 제시

  - 과업 추진과정에서 요구되는 변경사항의 관리방안 및 지속적으로 문제를 파악 관리할 수 있는 방안을 제시

 ‣ 진행사항 보고 및 협의일정

  - 본 과업 추진 중에 이루어져야 할 각종 보고계획을 상세하게 제시

  - 본 과업 추진 중에 이루어져야 할 각종 협의(정기․수시), 일정 제시

3. 과업 조건

 ‣ 일반요건

  - 계약자는 장비를 제작 및 설치함에 있어서 발생하는 저작권, 사용권, 초상권 또는 특허 등의 문제에 대한 책임을 져야하며, 발주처는 어떠한 책임도 지지 아니함.

  - 예기치 않은 여건의 변화로 과업에 대한 일부의 변경 및 추가 요구사항이 발생될 경우에는 발주처와 계약자가 상호 협의하여 변경함.

  - 발주처는 본 과업 수행 중 투입 인력에 대해 교체를 요구할 수 있으며, 계약자는 발주처의 허가 없이 교체할 수 없음. 다만, 퇴직 또는 질병 등 부득이한 사정으로 변동사항 발생 시에는 발주처의 승인 후 교체하여야 함.

  - 본 과업과 관련하여 취득하게 된 모든 정보는 일체 외부 유출 또는 누설을 금함.

  - 본 과업을 수행 중에 발주처로부터 제공받은 제반 자료 일체는 본 계약의 목적 외에는 절대 사용할 수 없음.

 1. 제안서 작성기준

  ‣ 제안서 작성 목차

  ‣ 제안서 목차 설명

    - 표지 : [양식 1] 양식에 작성

    - 상세 목차설명

작 성 항 목	작 성 방 법
1. 제안개요
1.1 제안 목적 및 배경     1.2 제안의 범위    1.3 제안 내용 특징 및 장점    1.4 추진전략    1.5 기대효과	제안사는 본 과업의 내용을 명확하게 이해하고 본 제안의 목적 및 배경, 범위, 전제조건, 특징 및 장점을 요약하여 기술한다.  본 과업수행을 위한 추진전략 및 기대효과를 기술한다.
2. 제안사 소개
2.1 일반현황	제안사의 일반현황 및 주요 연혁 등을 기술한다.
2.2 경영실태	제안사의 최근 3년간의 경영실적을 기술한다.
2.3 조직 및 인원체계	제안사의 현재 조직 및 인원체계를 기술한다.
2.4 주요 사업 분야	제안사의 주요 사업 분야를 기술한다.
2.5 주요 실적	최근  3년 이내의 주요 실적을 기술한다.
3. 시험설비 기술사양
3.1 기술사양	발주기관 요구사항을 최대한 반영하여 기술하되 제안사 제품의 특징, 장점 등을 부각하여 기술한다.
3.2 적용제품 및 선정근거	요구된 기술사양에 대한 기술적 우수성, 적정성, 편리성 등을 중심으로 제안사가 제품을 선정한 이유와 제품 특징 등을 기술한다.
4. 입고 및 설치
4.1 시험설비 입고 및 설치        추진계획	장비 발주에서부터 입고, 설치까지의 전체 공정표, 공정별 세부계획 등을 수립하여 기술한다.
4.2 시운전 및 성능평가       추진계획	장비 설치 후 시운전 및 성능평가에 대한 세부 계획 등을 수립하여 기술한다.

작 성 항 목	작 성 방 법
5. 장비 관리 및 기술지원
5.1 장비 관리 방안 및 세부      계획	장비 관리 방안에 대해 상세히 기술한다.
5.2 장비 유지보수 방안 및       세부계획	본 과업 종료 후 유지보수체계, 전략, 하자보증기간, 정기/수시점검 계획 등을 상세히 기술한다.
5.3 장비 운용교육 시행계획	교육목적, 교육내용, 교육기간, 인원 등 세부계획을 상세히 기술한다.
5.4 기타 기술지원 사항	본 과업과 관련된 기타 기술지원 방안에 관하여 제시한다.
6. 기 타	장비제안서에 명기된 증빙서류 및 첨부자료나 위 항목에서 제시되지 않은 기타 내용을 기술한다.

  ※ 위 목차의 각 항목이외에 추가할 내용이 있는 경우 추가 가능하며, 해당사항

     없을 경우 간략히 “해당 없음”이라 표기함

2. 작성지침

‣ 일반원칙

  - 제안서 내용에는 발주처의 제안요청서에서 요구하는 모든 사항이 포함되어야 함.

  - 제안서의 작성은 한글표기를 원칙으로 하되, 전문용어 또는 영문약어 등을 사용할 경우, 용어를 해설 및 전체 영문을 괄호 안에 표시함.

  - 제안서의 내용은 “명확한 용어를 사용하여 표현”해야 함. 예를 들어, ‘가능하다’, ‘동의한다’, ‘할 수 있다’, ‘고려하고 있다’ 등과 같이 모호한 표현은 평가할 때 불가능한 것으로 간주하며, 계량화가 가능한 것은 계량화 함.

  - 기재사항이 누락되거나 제안요청 내용에 대해 언급이 없는 항목은 해당사항이 없는 것으로 간주함.(해당사항이 없으면 “해당없음”으로 간략히 기술)

  - 제안내용을 보충하기 위하여 참고문헌을 활용할 경우 그 출처를 명시하여야 함.

  - 모든 작성내용은 흑백으로 작성하되, 그림, 사진 등은 컬러를 사용하여야 한다.

  - 간지는 쪽수에 포함되나 목차 및 첨부는 쪽수에 포함하지 않으며 쪽 표시는 중앙 하단에 “- 1 -” 의 형식으로 하고 차례번호, 글자크기와 줄 간격 그리고 여백주기 등은 다음의 예를 따라야 한다.

차    례	형    식	비    고
제1장  1.  1.1  1.1.1     가.       1)        ①          ○	휴먼명조 24, 가운데  휴먼명조 18, 1칸  휴먼명조 16, 1칸  휴먼명조 14, 1칸  휴먼명조 13, 3칸  휴먼명조 13, 5칸  휴먼명조 13, 7칸  휴먼명조 13, 9칸	○ 줄간격 : 180  ○ 여백   - 위  쪽 : 15, 머리말 : 10   - 아래쪽 : 15, 꼬리말 : 10   - 왼  쪽 : 25, 오른쪽 : 25  ○ 머리말 : 휴먼명조 12   - 좌측, “설비명 제안서”    - 우측, “제안업체명”

 ‣ 작성, 편집 및 제본

  - 제안서는 제시된 목차를 따라 200페이지(100장) 이내로 작성하되, 추가적인 제안사항이 있을 경우 목차를 추가할 수 있음.(다만, 증빙과 관련된 자료는 별도로 첨부할 수 있음.)

  - 제안서 및 이에 부대되는 모든 서류의 내용은 “한글(워드 또는 파워포인트)”로 작성하는 것을 원칙으로 함.

  - 제안서의 편집은 A4 세로방향을 원칙으로 하되, 부득이한 경우 A4 가로방향 또는 기타 용지를 일부 사용할 수 있음.

  - 제안서는 분야별로 색인을 부착하여, A4(세로)용지 책자형태로 제본하여 제출

  - 제안내용을 객관적으로 입증할 수 있는 자료는 제안서 후단에 첨부물(원본 또는 사본)로 포함하여 제출하여야 함.

  - 제안서 원본 표지에는 반드시 ‘원본’표시를 명기하여야 함.

3. 제안서 제출

 ‣ 제출일시 : 입찰공고문에 의함

 ‣ 제 출 처 : 입찰공고문에 의함

 ‣ 제출방법 : 입찰공고문에 의함

 ‣ 제출서류 : 제안서 6부(원본 1부, 사본5부), 발표자료 6부(발표 평가 3일전)

   - 제안서 원본 내용을 파일(USB 1매)로 제출 (제출서류 일체 포함시킬 것, USB에 제안사명 기재할 것)

구분	제출서류	제출방법
기술평가   관련	1. 제안서 6부 (양식5~10 활용)  2. 각종 증빙서류  (양식 1~4 활용)    1) 법인인감증명서 1부    2) 사업자등록증 사본 1부    3) 법인 등기부등본 1부    4) 신용등급평가확인서 1부    5) 재무제표(최근 3년간) 1부  3. 기타 증빙서류(해당자에 한하여 제출)	◦1) ~ 4)번 서류는     【양식3】‘제안사 일반현황’      뒤에 첨부할 것   ◦5)번 서류는     【양식4】‘제안사 재무현황’      뒤에 첨부할 것  ◦각 서류는 제안서 원본 내에는 원본 포함을 원칙으로 하되 (원본대조필을 날인할 것), 제안서 사본에는 사본 첨부를 허용함

   * 기타 제출서류는 입찰공고문 참조

4. 유의사항

‣ 제출된 제안서의 내용은 주관기관이 요청하지 않는 한 변경할 수 없으며, 계약 체결시의 계약조건의 일부로 간주

 ‣ 주관기관이 필요시 입찰참가자에 대하여 추가 제안이나 추가 자료를 요청할 수 있으며, 이의 경우 입찰참가자는 이에 응하여야 함. 추가 제안 또는 추가 제출된 자료는 제안서와 동일한 효력을 가짐.

 ‣ 제출된 제안서는 사업자 선정여부와 관계없이 일체 반환하지 않음.

 ‣ 제안서 내용에 허위 기재사실이 발견될 시에는 입찰참가 제외, 낙찰취소, 계약해지함.

 ‣ 본 제안과 관련된 일체의 소요비용은 입찰참가자의 부담으로 함.

 ‣ 질의응답은 [양식8]을 통한 서면으로만 접수함 (담당자 한빛누리 책임연구원)

  - 제 출 처 : E-Mail: bnrhan@komeri.re.kr / TEL: (051) 400-5053

               메일 전송 후 유선으로 수신여부 확인요망

 5. 제안서 작성 양식

  ‣ 【양식 1】제안서 표지 규격양식 (A₄)

  ‣ 【양식 2】서약서 양식

  ‣ 【양식 3】제안사 일반현황 양식

  ‣ 【양식 4】제안사 재무현황 양식

  ‣ 【양식 5】수행실적 양식

  ‣ 【양식 6】실적증명원 양식

  ‣ 【양식 7】보유기술현황 양식

  ‣ 【양식 8】서면질의서 양식

【양식 1】제안서 표지 규격양식 (A₄)

   주) 1. 단위는 mm임.

       2. 문자는 휴먼명조체, 흑색으로 한다.

【양식 2】서약서 양식

서   약   서

     제안사명 :

     주    소 :

     당사는 (재)한국조선해양기자재연구원의 “암모니아 TTS 벙커링 기자재 모사 및 안전훈련 플랫폼” 도입을 위한 목적과 그 제안서에 제시된 모든 사항을 충분히 검토, 숙지 인정한 후 본 제안서를 제출합니다. 또한 당사는 제안서 제출과 평가에 있어 귀 기관이 결정한 평가내용, 방법 및 평가결과를 수용하고 제안서 평가와 관련하여 추후 어떠한 이의도 제기하지 않을 것이며 사업자로 선정될 경우 본 제안서가 계약서의 일부가 될 것임을 확약합니다.

2026.   .    .

                     주민등록번호 :

                     대표자 성명  :           (인)

한국조선해양기자재연구원장 귀하

【양식 3】제안사 일반현황 양식

제안사 일반현황

1. 상    호		2. 대 표 자
3. 업    종
4. 주    소
5. 연 락 처	TEL :                       FAX :
6. 회사설립연도	년     월     일
7. 해당부분     종사기간	19   .     .     .  ~  20   .     .     . (   년   개월)
8. 보유면허
9. 본 사업관련     조직 및 인력     보유현황
10. 본 사업관련      보유기술현황

  ※ 회사 연혁 및 조직도 첨부

【양식 4】제안사 재무현황 양식

제안사 재무현황 (최근 3년간)

1. 상    호
2. 주    소
3. 연 락 처	TEL :                       FAX :
4. 회사설립    연    도	년     월     일
5. 자 본 금
6. 구    분	2023년	2024년	2025년	비   고
매 출 액
총 자 산
유동자산
자기자본
유동부채
고정부채
경상이익
매출원가
첨    부	재무제표, 결산 공고된 대차대조표, 손익계산서 등 증빙서류

【양식 5】수행실적 양식

제안사 납품실적 (최근 3년간)

상    호				대 표 자
No	사업명	사업개요  (동등,유사)	사업기간  (완료구분)	계약금액  (천원)	발주처		책임기술자
ex)  1	품명기재	용도기재  (동등이상)	2022.00.00 ~ 2022.00.00 (완료)	XXXXX	XXXXX		홍길동
[주의사항]   1. 완료구분란은 완료, 진행중으로 명시    (평가시에는 완료된 건 만 평가하며, 진행중인 건은 평가 미반영, 참고사항임)   2. 수행실적은 본 입찰 건과 동등이상 또는 유사한 실적에 한함    - 관련 설비 또는 시뮬레이터 구축실적 등   3. 납품일 기준 최근 3년 (완료일이 2023년 6월 1일 이후) 실적만 평가함

【양식 6】실적증명원 양식

물품납품 (설치) 실적증명서

신청인	업체명 (상호)						대   표   자
	영업소재지						전 화  번 호
	사업자번호						팩 스 번 호
	증명서용도	물품입찰 심사 신청용					제   출   처
	사업의종류	제  조   (    ),     공  급   (    ),    기  타   (    )
계약 및  납품내용	품      명				실적구분		계약목적물과 동등이상물품 (  )  계약목적물과 유사물품 (  )
	규     격  (품질,성능등)
	계약번호	계약일자	납품일자	단위		수량	납품금액	비  고
증 명 서  발급기관	위 사실을 증명함    년     월     일
	기 관 명 :                                (인)     (전화번호 :         )
	주    소 :                                         (Fax번호 :          )
	발급부서 :					담당자 :

  주) 1. 실적 평가는 입찰공고시에 제시한 성능, 품질 등의 조건에 부합되는 실적에 한하며 “규격”난에 동 납품규격 내용을 구체적으로 명시하여야 함

      2. 수행실적은 열전발전 소자 및 (기판 등) 구성요소 등의 제품에 대해 제안사가 직접 제조 혹은 납품한 실적에 대해 인정함

       * 국책과제를 통하여 제조 납품한 실적 포함

      3. 본 실적증명서 양식 및 조달청 나라장터 실적증명서 양식을 제외하고는 평가에 반영하지 않음 (발급기관의 도장이 없는 경우도 불인정함)영하지 않음 (발급기관의 도장이 없는 경우도 불인정함)

【양식 7】보유기술현황 양식

제안사 보유기술 현황 (특허, 실용실안)

연번	특허 및 실용신안 명칭 (출원 및 등록번호)	출원 및 등록여부	권리자
1
2
3
4
5
6
7
8
9
10

   주) 1. 보유기술을 증빙할 수 있는 서류(특허증, 실용신안증 등)를 첨부할 것

【양식 8】서면질의서 양식

서  면  질  의  서

발송일시	20    년    월    일
업 체 명		전화번호
대 표 자		팩스번호
소 재 지
제안서 쪽수	질 의 내 용
회신용 e-mail 주소

Ⅵ.

제안서 평가 및 평가적격자 선정

1. 기본방침 및 기준

 ‣ 제안서의 공정한 평가를 위하여 내․외부 전문가(5명 내외)로 구성된 제안서평가위원회를 구성․운영함

 ‣ 요구한 서류를 기한 내에 제출하지 않거나 제출된 서류 등이 미비 또는 불명확한 경우에는 제출된 서류만으로 심사함

 ‣ 사업 수행능력 결격여부에 대한 판정기준은 입찰공고일 현재로 함

2. 제안서 평가절차

 ‣ 평가절차

   - 제안서 접수 → 제안서 평가 → 가격평가 → 협상적격자 선정 및 계약체결

 ‣ 평가방법

  - 제안 설명 및 평가회의

   · 각 업체별 20분 이내 프레젠테이션을 통한 제안 설명으로 평가 실시

    ※ 제안 설명 자료는 제안서에서 제안한 한도 내에서 정리하여 설명하여야 함

   · 제안 설명 및 평가회의’에 참가하지 않는 업체는 최하점 처리하며 회의 일시, 회의 장소, 준비서류 등은 개별 통보함. 제안서 평가는 발주기관의 사정에 의하여 서면으로 대체될 수 있음.

3. 협상적격자 선정

 ‣ 적용근거

  - 「국가를 당사자로 하는 계약에 관한 법률 시행령」제43조

  - 「협상에 의한 계약체결기준」(계약예규)

‣ 평가방법

  - 기술능력(제안서)평가 점수와 입찰가격평가 점수를 합산하여 종합평점을 산출한다.

   ·기술능력평가 비중 : 100분의 90 / 입찰가격평가 비중 : 100분의 10

  - 기술능력평가 : “제안서 평가항목 및 배점한도” 참조

   · (점수산출) 평가위원이 평가한 총점을 기준으로 최고점수 1개와 최저점수 1개를 제외하고 나머지 평가위원의 점수를 평균하여 획득점수를 산출한다.

  - 입찰가격평가

   ·「협상에 의한 계약체결기준」제7조 관련 별표의 입찰가격 평점산식에 따른다.

‣ 제안서 평가항목 및 배점한도

 ‣ 선정방식

 - 기술능력평가 점수가 기술능력평가분야 배점한도(90점)의 85%(76.5점) 이상인 자를 협상적격자로 선정하고, 협상순서는 기술능력평가 점수와 입찰가격평가 점수를 합산하여 합산점수의 고득점 순에 따라 결정하고 협상일시는 별도 통보한다.

  - 종합평점 결과 최고점수를 얻은 자가 복수인 경우 기술능력평가 점수가 높은 제안자를 우선협상대상자로 선정하며, 기술평가점수가 동일한 경우에는 기술능력의 세부항목 중 배점이 큰 항목에서 높은 점수를 얻은 자를 우선순위로 한다.

  - 협상순위에 따라 결정된 협상대상자와 협상을 실시하며, 협상이 성립된 때에는 다른 협상적격자와 협상을 실시하지 않는다.

  - 협상대상자와 협상이 성립되지 않으면 순차적으로 차순위 협상적격자와 협상을 실시한다.

  - 협상 및 계약 체결 시 제안내용, 제작 및 설치 방법, 세부일정 등을 협상 대상자와 조정할 수 있다.
